만능 시험 소프트웨어 AXR


품목명
PC Software
모델명
AXR
제조사
JISC Corp.
사용용도
만능 시험 소프트웨어

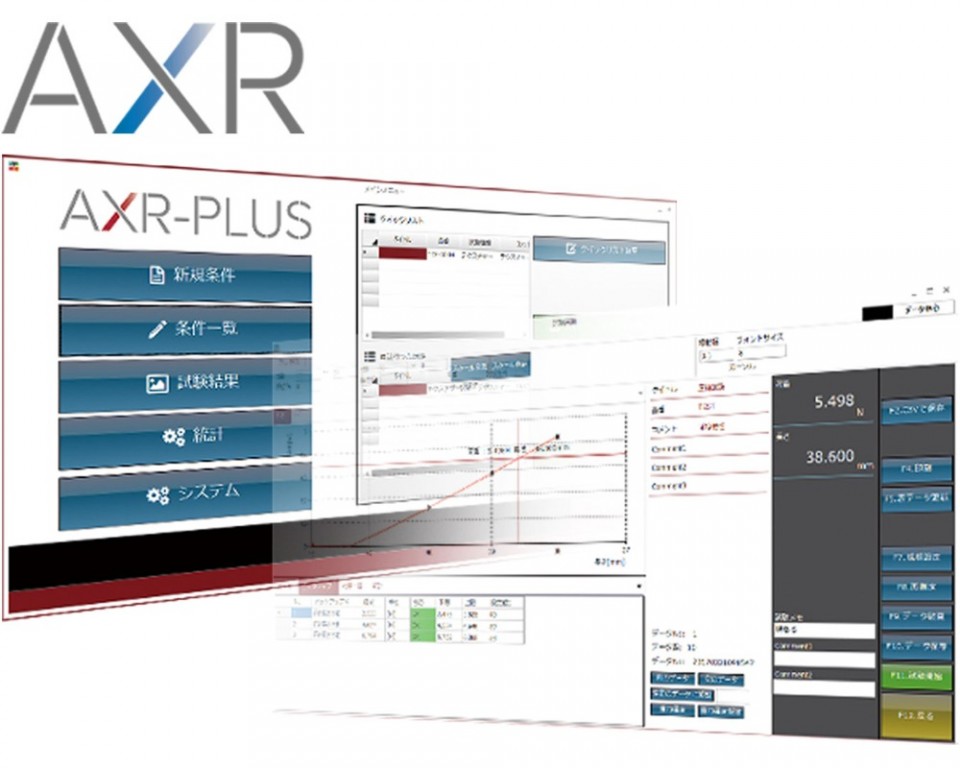

AXR는 표준의 특성 시험이나 강도 시험 뿐만이 아니라, 복잡한 시험의 동작을 유저 스스로 커스터마이즈 할 수 있는 「시퀀스 모드」※를 겸비한, 범용성이 높은 PC소프트입니다.
다양한 시험기에 대응해, 깔끔한 비주얼로 필요한 시험·데이터 분석을 서포트합니다.

※ 'AXR-PLUS'에 탑재. 설정 가능한 동작은 시험기 본체의 성능에 준합니다.





















<주요특징>

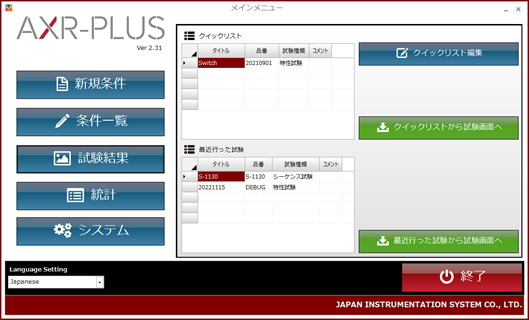

● 시험을 원활하게 시작할 수 있는 메인 메뉴





▶자주 사용하는 조건을 빠른 목록에 추가할 수 있습니다.

최근 시험이 나열되어 이전 시험을 원활하게 시작할 수 있습니다.

4개 언어 대응: 일본어, 영어, 중국어(간체자/번체자), 한국어

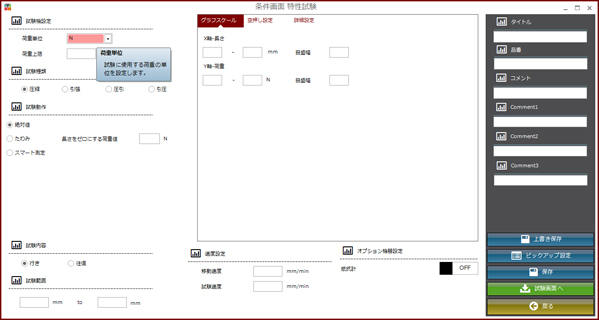

● 팝업 툴팁은 조건 설정을 지원합니다




위에서부터 순서대로 설정하는 것만으로, 간단하게 조건 설정을 할 수 있습니다.

힌트 팝업으로 입력을 지원합니다.

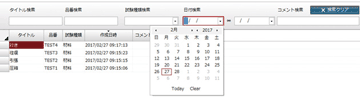

● 목록에서 조건의 범위를 좁힐 수 있습니다



작성한 조건은 모두 여기에 나열됩니다.
조건 목록 화면에서 파일 이름, 날짜, 테스트 유형 및 설명별로 조건을 필터링할 수 있습니다.

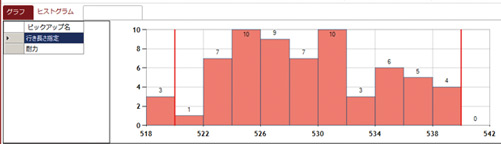

계 결과를 확인할 수 있습니다



시험 결과 통계를 확인할 수 있습니다.
Cp, Cpk, X Bar R 차트 및 히스토그램 표시가 가능합니다.
   ※여러 번 측정했을 때, 규격의 상하한이 설정되어 있는 경우

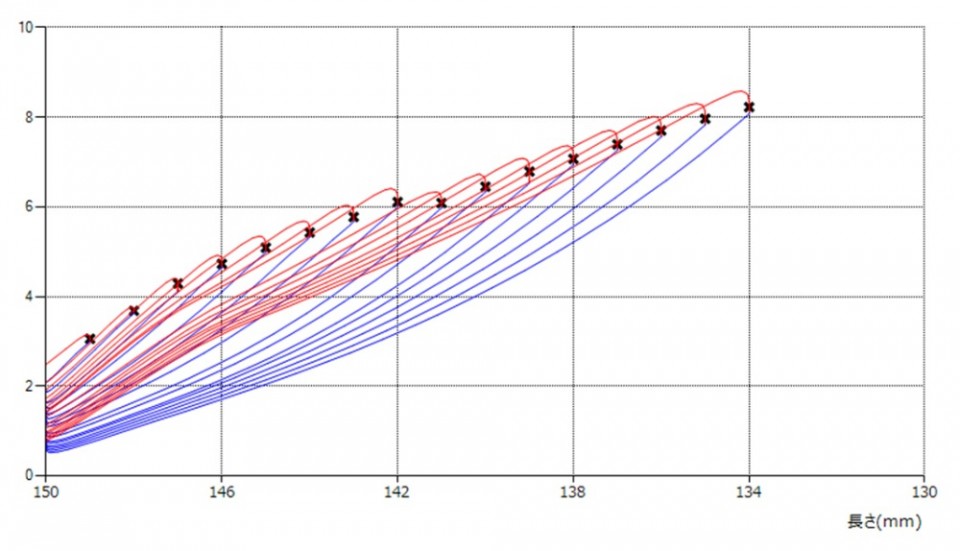

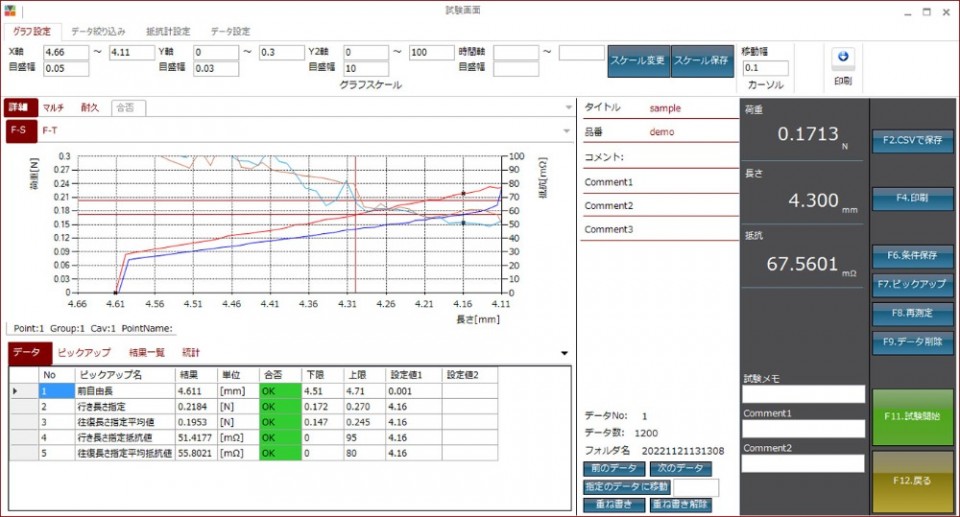

● 읽기 쉬운 그래프 화면



시험 중에는 실시간 그래프가 표시됩니다.

테스트 후에도 읽기 쉬운 그래프로 데이터를 확인할 수 있습니다.

하중 길이 그래프, 하중 시간 그래프 등으로 전환할 수 있습니다.

여러 번 테스트하는 경우 여러 디스플레이에서 그래프를 나란히 표시할 수 있습니다.

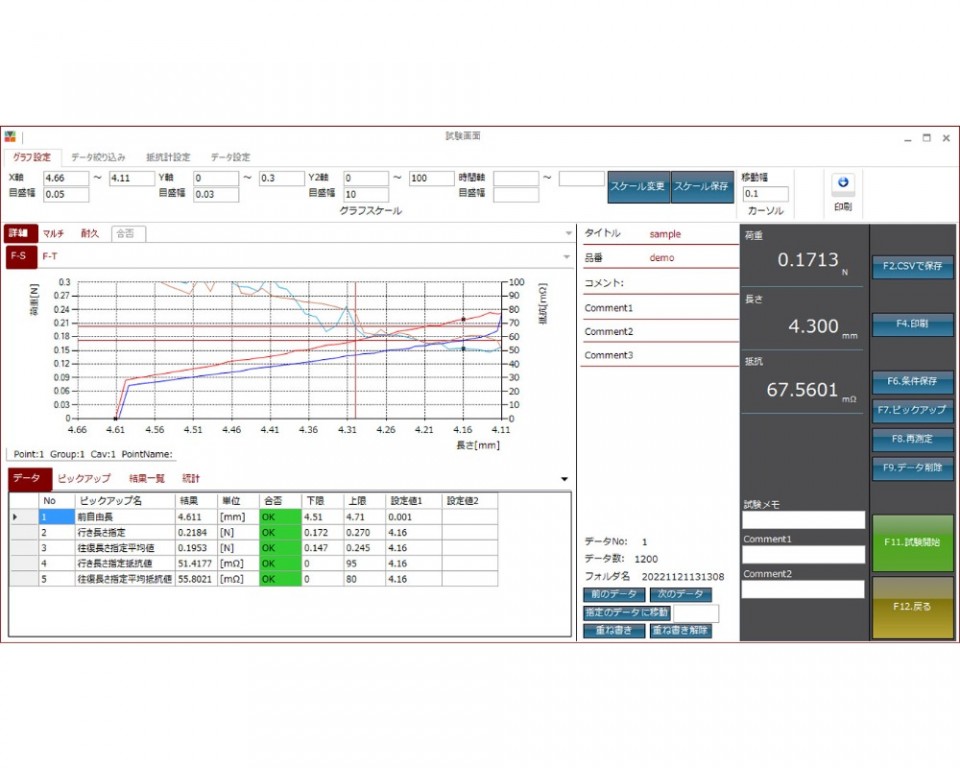

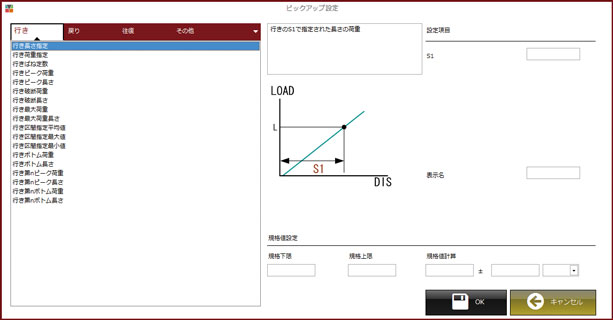

● 픽업 화면




다양한 픽업 품목으로 다양한 데이터를 수집할 수 있습니다.

설명 텍스트와 이미지 다이어그램을 사용하면 내용을 쉽게 이해할 수 있습니다.
표준 값의 상한 및 하한은 ±의 모든 값 또는 표준의 백분율로 얻을 수 있습니다.

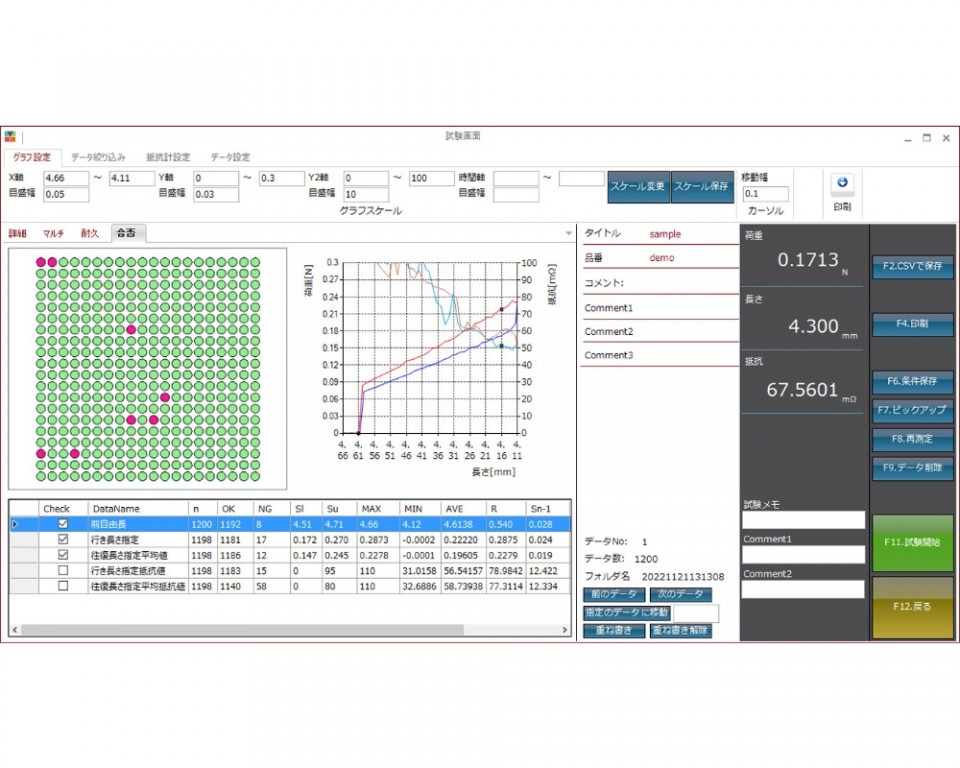

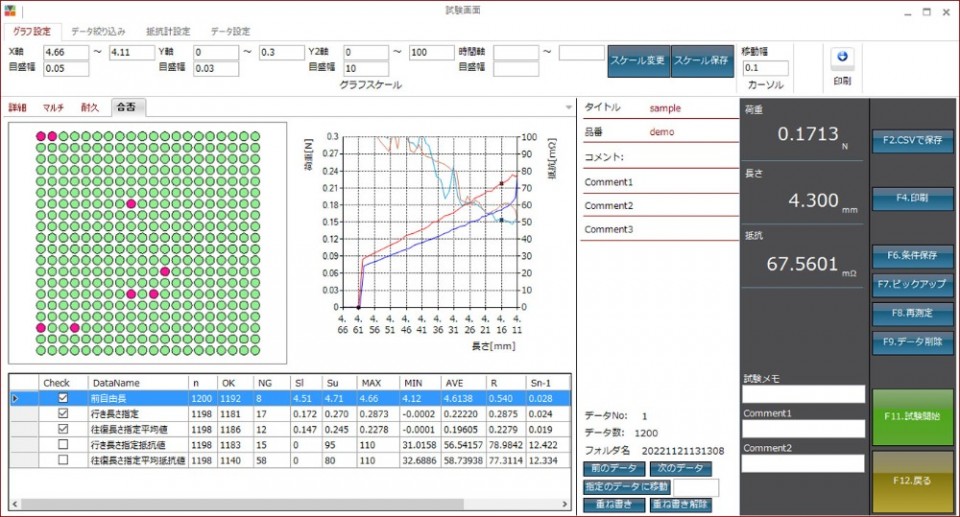

● XY 단계의 합격/불합격 판정 시각화




측정 포인트가 여러 개 있어도 시각화된 Pass/Fail 판정 화면에서 포인트를 쉽게 확인할 수 있습니다.

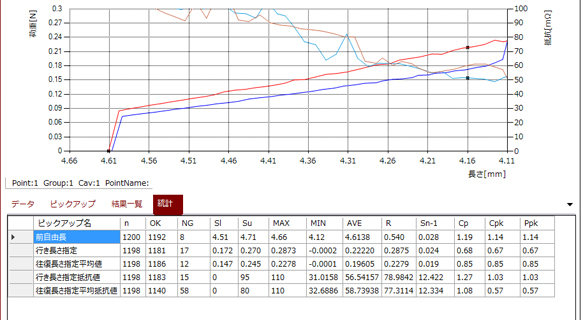

● 통계를 목록 형식으로 자세히 표시




테스트 결과의 통계를 목록 형식으로 자세히 확인할 수 있습니다.
CSV 출력을 통해 다른 소프트웨어와 연결하고 편집할 수 있습니다.







● 시퀀스 모드에서 조건 사용자 지정




시퀀스 모드는 테스트 모션을 자유롭게 설정할 수 있는 프로그래밍 기능입니다.
표준 재료 시험이나 파괴 시험 이외의 복잡한 프로세스를 따르는 시험을 수행하려는 경우, 작업을 하나씩 지정하여 변위와 하중 제어를 자유롭게 결합하는 시험 조건을 만들 수 있습니다.
   * 시퀀스 모드는 AXR-PLUS의 기능입니다.











<운영환경>

모델: RS232C 포트 또는 USB 포트가 있는 PC

HD 용량: 20MB 이상(설치 후 점유율 약 10MB)

모니터: 해상도 1366×768 이상

OS : 윈도우8 / 10

런타임: Microsoft.Net Framework 4.6.1 이상

기타 권장 사항: Microsoft Excel
